Клапан регулятора в режиме работы регулирования перепада давления или давления «после себя» нормально открыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер «+ »). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана(штуцер «- »). Регулятор перепада давления может быть использован в качестве регулятора давления после себя.
Не работает при отсутствии расхода и в тупиковых схемах.
Область применения
Давление: Ру 1.6 МПа.
Температура теплоносителя: до +150ºС.
Диапазон установки регулирования,
МПа: 0,008 – 0,1; 0,03 – 0,5; 0,04 – 0,66; 0,1 – 0,9; 0,2 – 1,2.
Условия эксплуатации: исполнение УХЛ, категория размещения 4 по ГОСТ 15150, номинальное давление РN=1,6 МПа, регулируемая среда (вода, воздух) с температурой до 150°С, нефтепродукты до 90°С,
Назначение: для автоматического поддержание давления на участке гидравлической или пневматической системы.
Материал корпуса: чугун. Диафрагма: BFA Германия. Материал мембраны: EPDM или NBR (нефтепродукты)
Применяется в системах теплоснабжения и горячего водоснабжения с температурой рабочей среды до 150ºС и номинальным давлением до 1,6Мпа.
Условия эксплуатации
УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.
По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – « до себя» (регуляторы подпора).
Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.

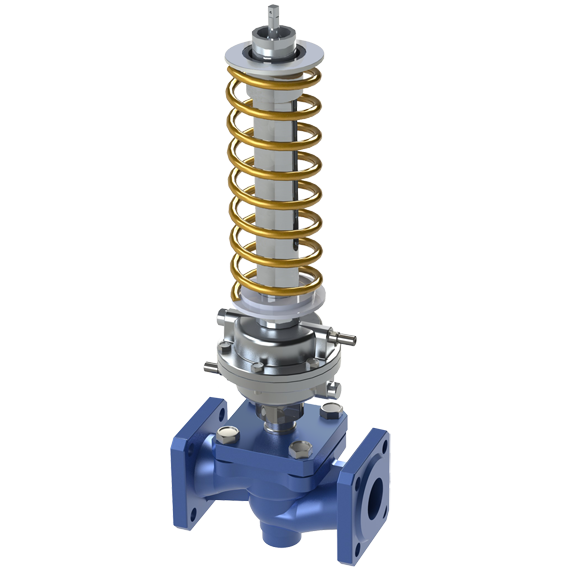

Конструкция
Регулятор конструктивно состоит из трех основных частей:
1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.
2 – импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.
3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.
Присоединение к трубопроводу – фланцевое. Присоединение фланцев по ГОСТ12820 с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ12815
Приборы измерения давления в комплект поставки не входят.
Регуляторы с температурой регулируемой среды до 90ºС могут быть установлены в любом положении, при температуре регулируемой среды выше 90°С регулятор следует устанавливать только на горизонтальном участке трубопровода регулирующим блоком (мембрана с пружинами) вниз. Перед регулятором рекомендуется устанавливать фильтр. Импульсные трубки рекомендуется подключать горизонтально сбоку через шаровой кран или вентиль. Структура условного обозначения регулятора:
Основные | |
---|---|
Производитель | Eton |
Страна производитель | Беларусь |
